السلم المدور - Radial Stairs


الكاتب YAMEN

مهندس مدني

 السلم المدور - Radial Stairs

- مراحل التنفيذ بالصور

بسم الله الرحمن الرحيم

اقدم لكم شرح مبسط عن مراحل انشاء السلم المدور وسيكون الموضع حسب تسلسل المراحل


 السلم المدور - Radial Stairs


اولا -انشاء قاعدة السلم

 و المفضل ان يتم مع اعمال الاسس لغرض زيادة متانة السلم

وهذا يتطلب من المهندس معرفة المكان او النقطة التي سوف يبدا منها السلم .

 ويتم عمل القاعدة كما يلي :-

عمل حفرة مستطيلة ابعادها هي:-

العمق = عمق الاساس

العرض = 3*عرض الباية الواحدة

طول الحفرة =1.5 *طول الباية الواحدة

و يكون موقع الحفرة بحيث ان اول باية من بايات الدرج تتوسط المستطيل

ويتم تسليح هذه القاعدة ( حصيرة) عدد (2) سفلى وعليا

 بقضبان ذات قطر 12 ملم

وقضبان عمودية قياس 16 ملم على شكل صف

 بين قضيب واخر مسافة تساوي 10 سم

وعددها يعتمد على عرض السلم

و يحسب طول هذه القضبان حيث تتداخل مع الشاحط بمسافة 1.5 متر

بعد اكمال عملية تسليح القاعدة يتم اكمال اعمال الخرسانة

ثانيا- عمل القالب الخشبي



يتطلب عمل القالب الخشبي معرفة الامور التالية :-

1- نقطة مركز السلم (م)

2- نصف قطر السلم نق

3- عرض السلم

4- ارتفاع الباية

5- ارتفاع السقف ع

6- نقطة نهاية السلم

ارتفاع السقف يحسب من البلاطة الارضية وسطح بلاطة السقف






ثالثا- تنفيذ القالب:-

1- تثبيت وتد (في نقطة مركز السلم)

2- تثبيت انبوب معدني خفيف الوزن على الوتد بشكل شاقولي

 وطول الانبوب لا يقل عن ارتفاع السقف

وربطه من الاعلى لكي يبقى محتفضا بشاقوليته اثناء العمل

3- تاشير علامات على الانبوب المسافة بين علامة واخرى تمثل ارتفاع الباية

4- ربط خيط بناء بحلقة مدورة وتلبيس الحلقة بالانبوب المعدني

ليتسنى تدوير الخيط حول الانبوب وكذلك تحريكه الى الاعلى والاسفل

رابعا– الحسابات :-

1- ان ارتفاع الباية المعقول يتراوح من (10 -20) سم

ويتم تحديدها بالاعتماد على المساحة المتوفرة

لان ارتفاع الباية كلما قل فان طول محيط السلم سوف يزداد

مثال :-

لنفرض اننا نريد عمل سلم ذو عتبات (بايات ) بارتفاع ( 15 سم )

وان ارتفاع السقف هو (340 سم )

 لذا فان السلم سوف يحتوي على :-

340 /15 = 22.66cm

وهذا غير معقول لان عدد البايات يجب ان يكون عدد صحيح

 لذا نقرب هذا الرقم الى اقرب رقم صحيح وهو 23cm

أي ان السلم يجب ان يحتوي على 23 باية

لذا

340/23 = 14.78 cm

وهذا هو ارتفاع الباية الحقيقي

2- طول الباية = عرض السلم

3- عرض الباية لا يقل عن 28 سم من المنتصف

4- من خلال معرفة نصف قطر السلم الداخلي وعرض السلم (طول الباية)

يمكن معرفة نصف قطر الدائرة التي محيطها يمر بمنتصف بايات السلم

لنفرض ان نق السلم الداخلي =(175 سم) وعرض السلم = (120 سم)

فان نق الوسطي =(120/2) +175 = ( 23 سم)

ويكون طول محيط السلم الوسطي = 235 *2*30،14 = (1475 سم

1475/28 = (52,67 باية )

طول المحيط الداخلي = 175*2*3,14 = (1099 سم )

1099/52,67 = 20,86سم عرض الباية من الداخل

نق السلم الخارجي = 175+120 = 295 سم

طول المحيط الخارجي = 295 *2*3,14 = 1852 سم

عرض الباية من الخارج= 1852,6 / 52,67 = 35,17 سم

الان اصبح معلوما لنا :-

طول الباية =120سم

عرض الباية الداخلي = 20.86 سم

عرض الباية الخارجي = 35,17 سم

ارتفاع الباية = 14,78 سم


 السلم المدور - Radial Stairs




خامسا- التنفيذ:-

1- ناخذ لوح خشبي (معاكس) ونبدا برسم جانب السلم الداخلي

أي نرسم سلم

ارتفاع الباية = 14,78 سم

وعرضها = 20,68

وكذلك نرسم جانب السلم الخارجي

 ارتفاع = 14,78 سم

وعرض = 35,17

2- نرسم خط مستقيم اسفل البايات يبعد بمسافة عمودية عن الزاوية الداخلية للباية مقدارها لا يقل عن 10سم

بذلك نكون قد اكملنا الجانب الخارجي والداخلي للسلم

3- نقطع الجزء المرسوم والذي سيكون عبارة عن المسقط الجانبي للسلم (الداخلي و الخارجي )

4- بعدها نقوم بتثبيت الجوانب على ركائز خشبية

 مستفيدين في عملية التثبيت من الخيط الذي سبق وان ثبتناه على العمود الشاقولي

 للمحافظة على جعل جميع بايات السلم متجهة نحو المركز

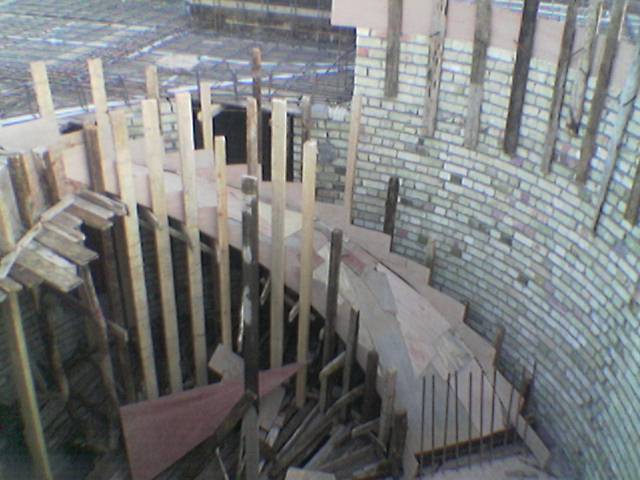

 بعدها يتم تبطين قالب الدرج من الداخل (الشاحط) بقطع خشبية صغيرة

 ومن ثم قص طبقات (معاكس ) وتثبيتها على شاحط السلم


سادسا :- التسليح

1- يتم ثني الأسياخ التي سبق وان ثبتت في القاعدة على شاحط السلم

2- تسليح شاحط السلم بأسياخ قياس 16 ملم وبطول مناسب

 بما يؤمن تداخلها مع بلاط السقف بمسافة لا تقل عن نصف طول السلم

 وبعدد مساوي لعدد اسياخ القاعدة

3- اكمال تسليح حصيرة السلم باسياخ عرضية ذات قطر 12 ملم وبمسافة (10- 15 سم) بين سيخ واخر

4- رفع الحصيرة عن الخشب بمسافة لا تقل عن (2 سم )
